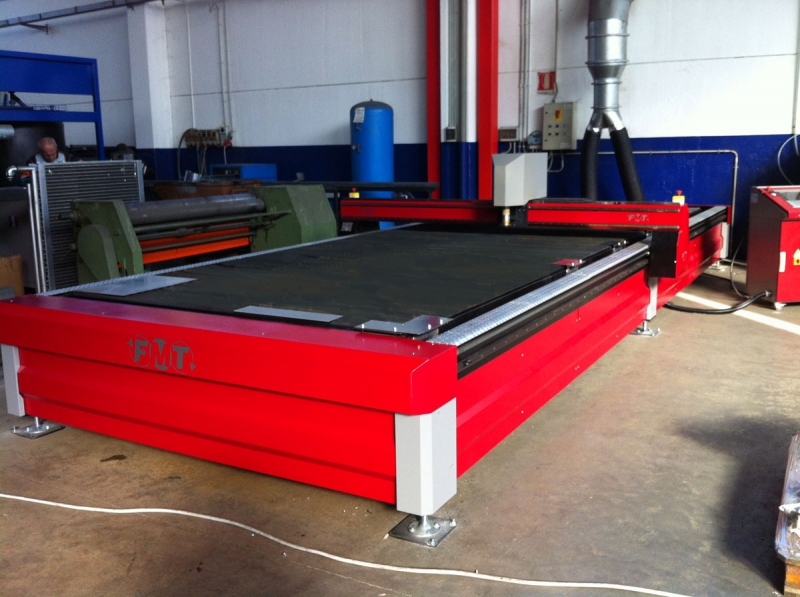

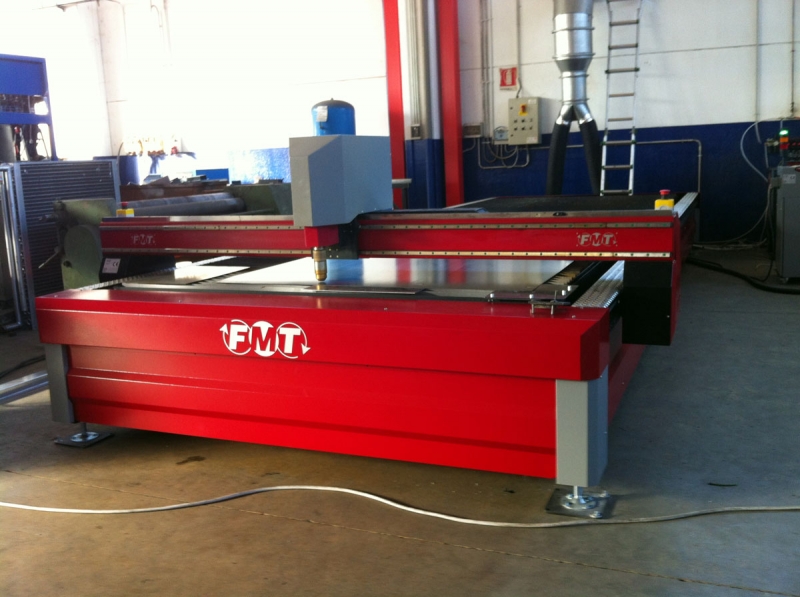

MID ist als Mittelklasse-Maschine für kleine und mittlere Formate positioniert.

In Übereinstimmung mit der gleichen Herstellungsphilosophie wie die Top-Maschinen von FMTT-REDCOM, ist dies eine sehr kompakte Version mit einer Länge von bis zu 4000 mm, wodurch das Modularitätskonzept für größere Längen nachempfunden wird.
Diese Maschinen können sowohl mit dem klassischen Absaugtisch als auch mit Vakuumhaube ausgestattet werden, sie bewegt sich mit dem Portal und bleibt damit immer unterhalb des Schneidbereichs.

Der Schneidekopf mit integriertem Plasmabrenner und anderem Zubehör, verläuft entlang eines Portals auf gehärteten und geschliffenen Führungen, mittels einer Doppelzahnstange und Ritzel mit Schrägverzahnung Das Portal enthält einen hochfesten Lichtbogen und bewegt sich in einem „GANTRY“ über zwei miteinander verbundene Servomotoren.

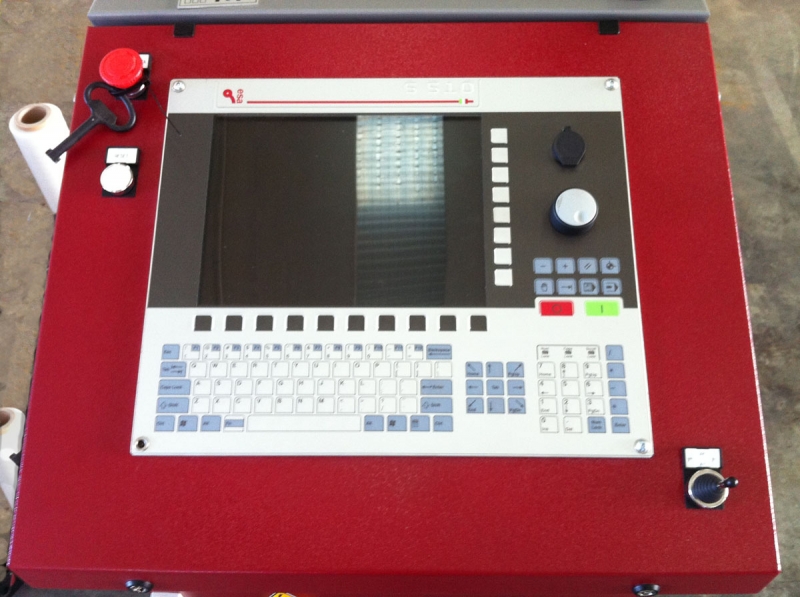

Die Brennereinheit ist mit einem Antikollisionssystem ausgestattet, das verhindert, dass der Brenner beim Abschalten der Maschine im Falle einer Kollision beschädigt wird. Dieses System wurde komplett von FMTT konstruiert und hergestellt, was eine vollständige Integration mit numerischer Steuerung ermöglicht und sich der Wellenform des Blechs anpasst, wobei eine konstante Schnitthöhe beibehalten wird

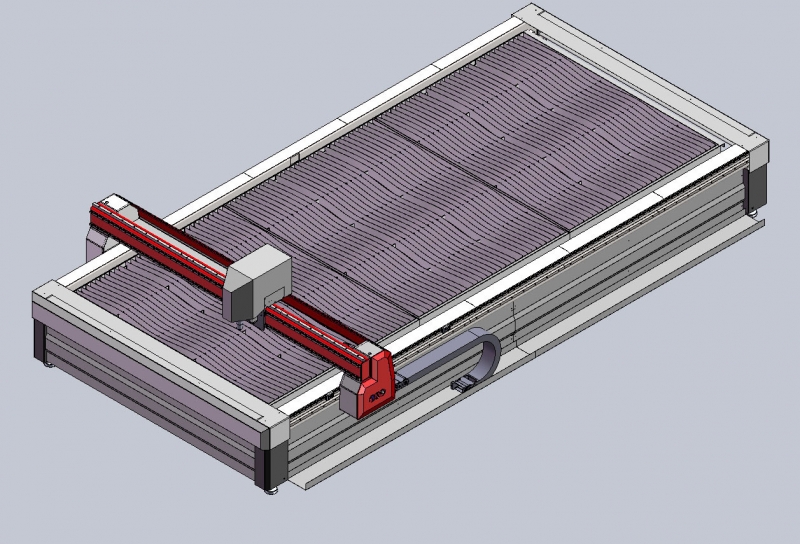

Das zu bearbeitende Blech wird auf ein Gitter aus einfachen rechteckigen Metallstreifen gelegt, das sehr einfach und schnell ausgetauscht werden kann, wofür ein Konstruktionsplan im Lieferumfang enthalten ist. Das Gitter ruht auf einem spezialisierten Absaugtisch, der in modulare Abschnitte untergliedert ist um sicherzustellen, dass die Absaugung immer unterhalb der Schneidzone konzentriert ist. Umgekehrt kann es auf dem Maschinenrahmen ruhen und die Absaugung kann über eine „Absaughaube“ erfolgen, die sich unterhalb des Gitters mit dem integralen Gantry bewegt.

Diese Lösung führt zu erheblichen Einsparungen an Investitions- und Betriebskosten (mit weniger Energiebedarf auf die Saugeinheit). Der Einsatz dieser Technologie begrenzt die Maschinenlänge auf 4000 mm und den Schneidstrom auf 130A.

Abmessungen:

Brennerhöhe: 100 mm.
Verwendete Standardbreiten:
·          1500mm.
·          2000mm.
·          2500mm.

Für kundenspezifische Anforderungen können auch Sonderbreiten geliefert werden.
Verwendete Standardlängen:
Von 3000mm bis zu 8000mm sowie auf Kundenanfrage.
